Simulasi Bel 5 Group dengan Menggunakan CX-Programmer dan CX-Designer

 Bismillah,,

Halo teman-teman semuanya pada postingan kali ini saya akan sharing mengenai simulasi Bel Quiz pada 5 group dengan menggunakan CX-Programmer dan CX-Designer. Postingan kali ini ditujukan untuk melengkapi tugas mata kuliah Automsi Industri  dengan dosen penghampu bapak Akhmad Wahyu Dani S.T., M.T.

Ketentuannya adalah :

  • Bel terdiri dari 5 group
  • Jika pemain 1 telah menekan bel, maka pemain 2, 3, 4. dan 5 tidak bisa  menekan bel begitu juga sebaliknya ”interlock”
  • Buzzer menyala dengan irama: beep- (jeda 1 detik) - beep – (jeda  0,02 detik)  “pulse”
  • Buzzer akan terus berirama selama 5 detik lalu reset akan secara  otomatis bekerja. “timer”

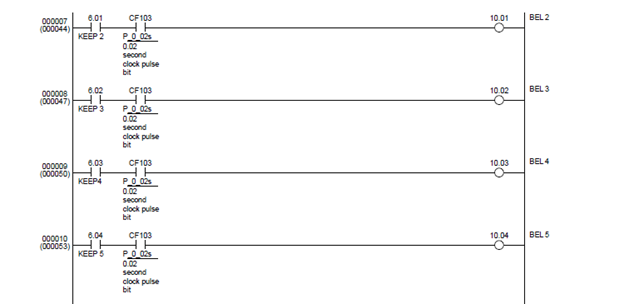

Ledder Diagram :


Untuk lebih jelasnya dapat dilihat pada video youtube berikut ini : https://youtu.be/KjfGI0165VE

Semoga postingan ini dapat bermanfaat bagi pembaca semuanya ,,

Salam,
Afrila Adrian
